製品情報(O/Eコンバーター)

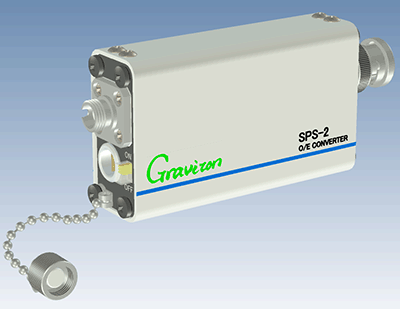

*O/E Converter : SPS-2_10KV/W および SPS-2_100KV/W

(Max Core = 1mm, Max NA = 0.5, 10KV/W or 100KV/W, DC to 100MHz or 15MHz)

特長:
* 10KV/W, 100KV/Wの高感度O/E変換
* 抜群の集光能力
* Max Core = 1.0mm、Max NA = 0.5
* DC to 100MHzまたは15MHz
* 103mm x 44mm x 21mm、130グラム
* 弊社直販価格:280,000円(税別)

SPS-2は独自設計の光学系を搭載する事により、コア径1mm、NA=0.5のPOFからの出射光を漏らさずとらえる抜群の集光能力を持つ高感度O/Eコンバーターです。
変換周波数帯域はSPDシリーズよりも小さいですが、独自設計のFET入力型トランスインピーダンスアンプの搭載により、変換感度を一桁以上高くしました。
ここではSPS-2_10KV/WとSPS-2_100KV/Wの2機種をご紹介しますが、更に感度の高い製品もお作りできます。(帯域は狭まります。)ご相談ください。


[1] SPS-2の仕様
[2] 集光範囲図
[3] 分光感度特性(計算値)
[4] ステップレスポンスと周波数特性(参考例)
[5] 周波数特性の波長依存性
[6] オプションとアクセサリ


[1] SPS-2の仕様

項目 \ 機種名

SPS-2_10KV/W SPS-2_100KV/W
基準波長 850nm 850nm
受光波長範囲 380 to 1000nm 380 to 1000nm
最大受光径 φ1.0mm φ1.0mm
受光NA範囲 0.5以下 0.5以下
光入力コネクタ FCリセプタクル FCリセプタクル
受光素子 Si PIN PD Si PIN PD
素子受光径 φ0.8mm φ0.8mm
変換感度 10,000V/W 100,000V/W
出力飽和光入力パワー -4dBm -4dBm
変換周波数帯域 DC to 100MHz DC to 15MHz
出力ノイズレベル 1.0mVrms以下 1.0mVrms以下
等価雑音光パワー -40dBm以下 -50dBm以下
電気出力コネクタ BNCプラグ BNCプラグ
出力インピーダンス 50Ω 50Ω
出力オフセット電圧 0.5mV以下 0.5mV以下
電源コネクタ LEMO 0S-4P LEMO 0S-4P
電源電圧 DC±15V DC±15V
電源電流 +80mA/-50mA +80mA/-50mA
外形寸法 103 x 44 x 21mm 103 x 44 x 21mm
重量 約130g 約130g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。


[2] 集光範囲図

SPS-2の集光範囲
最大受光直径:1.0mm
最大受光NA:0.5
PD受光径:0.8mm
光学系倍率:0.8倍

[3] 分光感度特性(計算値)

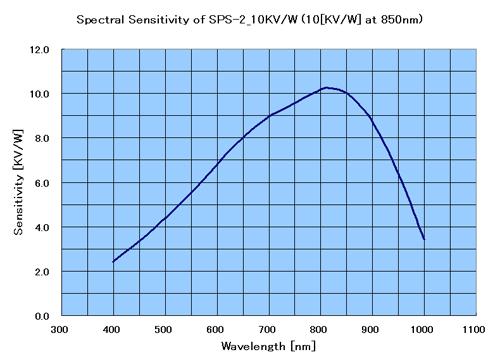

3-1:SPS-2_10KV/W

基準波長:850nm

最大感度波長:約770nm

主要波長での感度


  変換感度     波長
 2,400 V/W 400nm
 4,400 V/W 500nm
 6,800 V/W 600nm
 9,000 V/W 700nm
10,200 V/W 800nm
 8,700 V/W 900nm

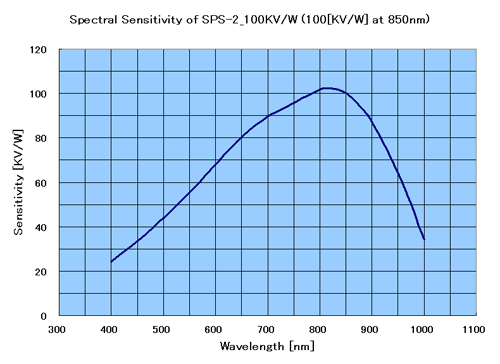

3-2:SPS-2_100KV/W

基準波長:850nm

最大感度波長:約770nm

主要波長での感度


  変換感度     波長
 24,300 V/W 400nm
 43,900 V/W 500nm
 68,000 V/W 600nm
 89,500 V/W 700nm
101,800 V/W 800nm
 87,300 V/W 900nm

[4] ステップレスポンスと周波数特性(参考例)

SPS-2_10KV/W

Receivable Wavelength Range Reference Wavelength

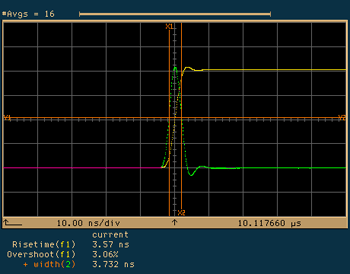

Step Response of SPS-2_10KV/W
Rise time: 3.57ns, Overshoot : 3.06%

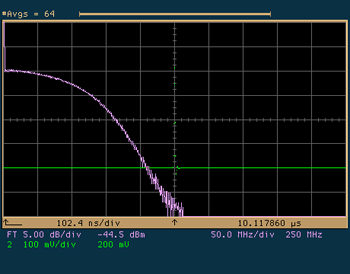

Frequency Characteristics of SPS-2_10KV/W
-3dB (Electrical) Frequency : Approx.100MHz
