製品情報(O/Eコンバーター)

*O/E Converter : SPD-1_650nm および SPD-1_850nm

(Max Core = 0.8mm, Max NA = 0.2, 500V/W@658nm or 850nm, DC to 1.2GHz)

特長:
* 低価格
* 短波長用、Si PIN PD PDを使用
* 500V/Wの高感度O/E変換
* ±0.5mV以内の低オフセット
* DC to 1.2GHzの広帯域
* 93mm x 44mm x 21mm、110グラムと小型軽量
* 弊社直販価格:220,000円(税別)

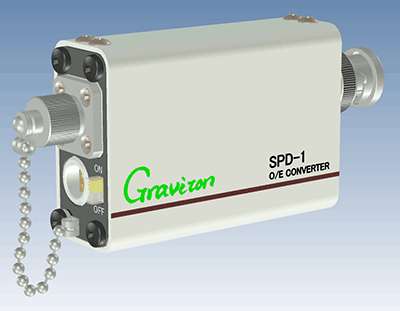

SPD-1は受光素子にボールレンズ付きPDを使用した、低価格O/Eコンバーターです。
基準波長を658nmとしたSPD-1_650nmと、基準波長を850nmとしたSPD-1_850nmの2機種をご用意しました。
(SPD-1_650nmとSPD-1_850nmとでは、PDの周波数特性補償値が異なります。ご注意ください。)


[1] SPD-1の仕様
[2] 分光感度特性(計算値)
[3] ステップレスポンスと周波数特性(参考例)
[4] オプションとアクセサリ


* SPD-1の仕様

項目 \ 機種名

SPD-1_650nm SPD-1_850nm
基準波長 658nm 850nm
受光波長範囲 320 to 1000nm 320 to 1000nm
最大受光径 φ0.8mm φ0.8mm
受光NA範囲 0.2以下 0.2以下
光入力コネクタ FCリセプタクル FCリセプタクル
受光素子 Si PIN PD Si PIN PD
素子受光径 φ0.4mm φ0.4mm
変換感度 500V/W 500V/W
出力飽和光入力パワー -1dBm -1dBm
変換周波数帯域 DC to 1.2GHz DC to 1.2GHz
出力ノイズレベル 1.3mVrms以下 1.3mVrms以下
等価雑音光パワー -26.0dBm以下 -26.0dBm以下
電気出力コネクタ BNCプラグ BNCプラグ
出力インピーダンス 50Ω 50Ω
出力オフセット電圧 0.5mV以下 0.5mV以下
電源コネクタ LEMO 0S-4P LEMO 0S-4P
電源電圧 DC±15V DC±15V
電源電流 +150mA/-50mA +150mA/-50mA
外形寸法 93 x 44 x 21mm 93 x 44 x 21mm
重量 約110g 約110g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。


[2] 分光感度特性(計算値)

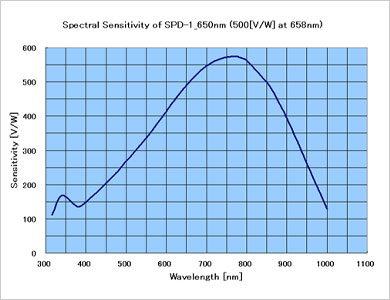

2-1:SPD-1_650nm

基準波長:658nm

最大感度波長:約770nm

主要波長での感度


 変換感度  波長
 148 V/W   400nm
 267 V/W   500nm
 414 V/W   600nm
 545 V/W   700nm
 562 V/W   800nm
 395 V/W   900nm

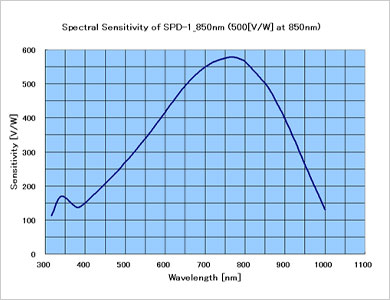

2-2:SPD-1_850nm

基準波長:850nm

最大感度波長:約770nm

主要波長での感度


 変換感度  波長
 149 V/W   400nm
 269 V/W   500nm
 417 V/W   600nm
 549 V/W   700nm
 566 V/W   800nm
 398V/W   900nm

[3] ステップレスポンスと周波数特性(参考例)

SPD-1_650nm

Receivable Wavelength Range Reference Wavelength

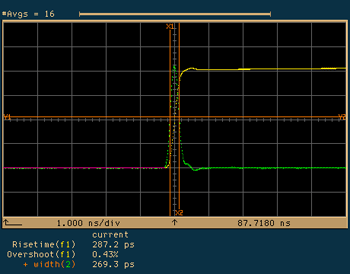

Step Response of SPD-1_650nm
Rise time: 287.2ps, Overshoot : 0.43%

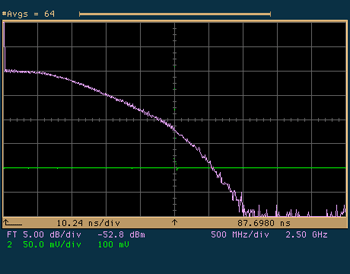

Frequency Characteristics of SPD-1_650nm
-3dB (Electrical) Frequency : Approx. 1.2GHz

SPD-1_850nm

Receivable Wavelength Range Reference Wavelength

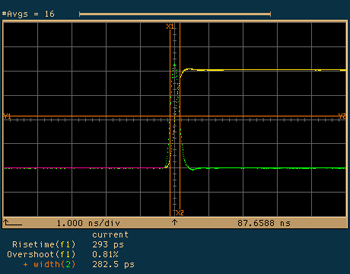

Step Response of SPD-1_850nm
Rise time: 293ps, Overshoot : 0.81%

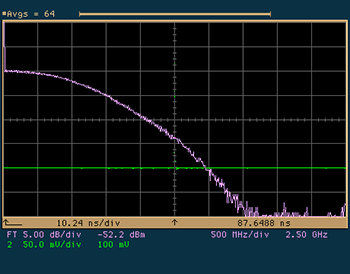

Frequency Characteristics of SPD-1_850nm
-3dB (Electrical) Frequency : Approx. 1.2GHz
