製品情報(O/Eコンバーター)
- ホーム
- 製品情報(O/Eコンバーター)
- SPD-3

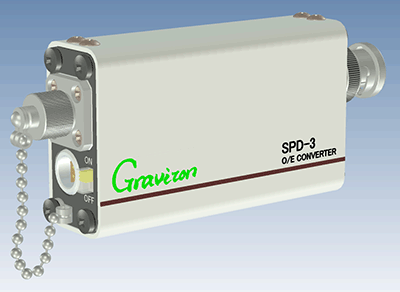

*O/E Converter : SPD-3
(Max Core = 0.5mm, Max NA = 0.25, 500V/W@850nm, DC to 2GHz)
 |
特長: |
SPD-3は周波数特性の波長依存性のないPDを搭載した可視光域の信号を広帯域で電気信号に変換するO/Eコンバーターです。
658nmや405nmなど、複数の波長を出射する光ピックアップの光波形観測に最適です。
[1] SPD-3の仕様
[2] 集光範囲図
[3] 分光感度特性（計算値）
[4] ステップレスポンスと周波数特性（参考例）
[5] 周波数特性の波長依存性
[6] オプションとアクセサリ
[1] SPD-3の仕様
項目 \ 機種名 |
SPD-3 |
| 基準波長 | 850nm |
| 受光波長範囲 | 400 to 950nm |
| 最大受光径 | φ0.5mm |
| 受光NA範囲 | 0.25以下 |
| 光入力コネクタ | FCリセプタクル |
| 受光素子 | Si PIN PD |
| 素子受光径 | φ0.2mm |
| 変換感度 | 500V/W |
| 出力飽和光入力パワー | -1dBm |
| 変換周波数帯域 | DC to 2.0GHz> |
| 出力ノイズレベル | 1.5mVrms以下 |
| 等価雑音光パワー | -25.2dBm以下 |
| 電気出力コネクタ | BNCプラグ |
| 出力インピーダンス | 50Ω |
| 出力オフセット電圧 | 0.5mV以下 |
| 電源コネクタ | LEMO 0S-4P |
| 電源電圧 | DC±15V |
| 電源電流 | +150mA/-50mA |
| 外形寸法 | 103 x 44 x 21mm |
| 重量 | 約130g |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。
[2] 集光範囲図
 |

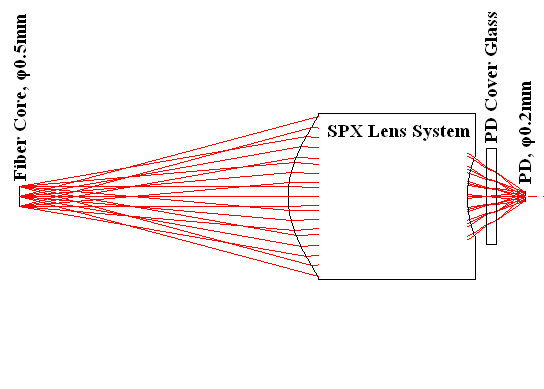

SPD-3の集光範囲 最大受光直径：0.5mm 最大受光NA：0.25 PD受光径：0.2mm 光学系倍率：0.4倍 |

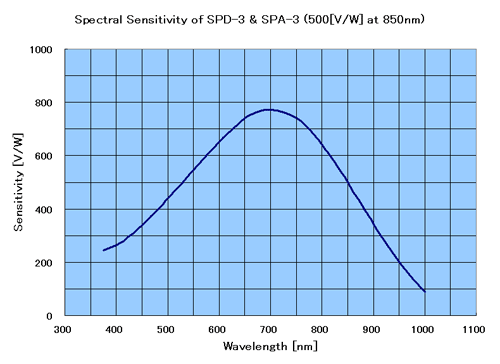

[3] 分光感度特性（計算値）
SPD-3
基準波長：850nm
最大感度波長：約700nm
 |
主要波長での感度
|
[4] ステップレスポンスと周波数特性（参考例）
SPD-3
 |
 |

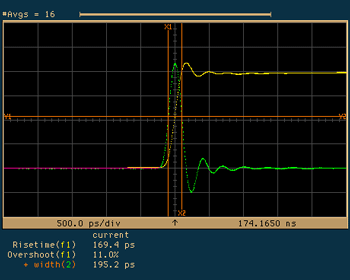

| Step Response of SPD-3 Rise time: 169ps, Overshoot : 11% |

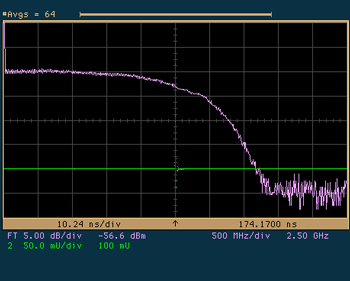

Frequency Characteristics of SPD-3 -3dB (Electrical) Frequency : Approx. 2.0GHz |
