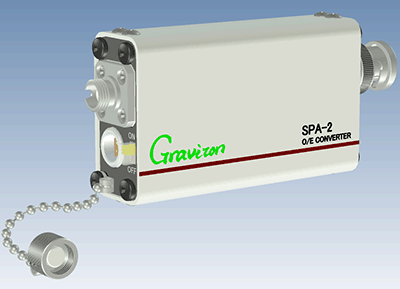

*O/E Converter : SPA-2_650nm

(Max Core = 1mm, Max NA = 0.5, 1,000V/W@658nm, DC to 1GHz)

特長:
* 抜群の集光性能
* NA=0.5、コア径1mmのPOFからの出射光を漏らさず捕らえます。
* 1,000V/Wの高感度O/E変換
* DCから1.0GHzの広帯域
* 103mm x 44mm x 21mm、130グラム
* DC+12VからDC+18Vに対応した単電源動作
* 弊社直販価格:280,000円(税別)

SPA-2_650nm最大受光NA=0.5、最大受光コア径=1.0mmの抜群の集光性能と、1GHzまでの広帯域特性を両立させたO/Eコンバーターです。
一般のプラスチックファイバー光の観測はもちろん、MOST機器、IDB-1394機器の検査に最適です。


[1] SPA-2の仕様
[2] 集光範囲図
[3] 分光感度特性(計算値)
[4] ステップレスポンスと周波数特性(参考例)
[5] 周波数特性の波長依存性
[6] オプションとアクセサリ


[1] SPA-2_650nmの仕様

項目 \ 機種名

SPA-2_650nm
基準波長 658nm
受光波長範囲 380 to 1000nm
最大受光径 φ1.0mm
受光NA範囲 0.5以下
光入力コネクタ FCリセプタクル
受光素子 Si PIN PD
素子受光径 φ0.8mm
変換感度 1,000V/W
出力飽和光入力パワー -4dBm
変換周波数帯域 DC to 1GHz
出力ノイズレベル 2.0mVrms以下
等価雑音光パワー -27.3dBm以下
電気出力コネクタ BNCプラグ
出力インピーダンス 50Ω
出力オフセット電圧 0.5mV以下
電源コネクタ LEMO 0S-4P
電源電圧 DC+15V
電源電流 +150mA
外形寸法 103 x 44 x 21mm
重量 約130g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。


[2] 集光範囲図

SPA-2の集光範囲
最大受光直径:1.0mm
最大受光NA:0.5
PD受光径:0.8mm
光学系倍率:0.8倍

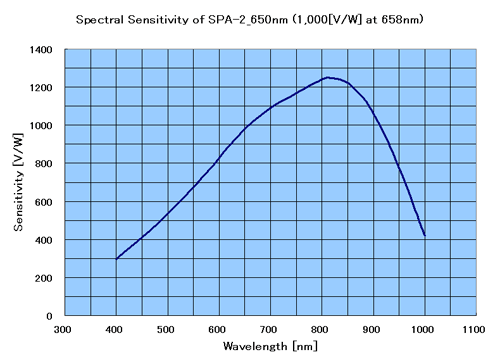

[3] 分光感度特性(計算値)
SPA-2_650nm

基準波長:658nm

最大感度波長:約770nm

主要波長での感度


 変換感度  波長
 296 V/W   400nm
 535 V/W   500nm
 829 V/W   600nm
 1090 V/W   700nm
 1240 V/W   800nm
 1063 V/W   900nm

[4] ステップレスポンスと周波数特性(参考例)

SPA-2_650nm

Receivable Wavelength Range Reference Wavelength

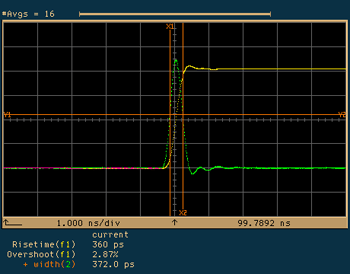

Step Response of SPA-2_650nm
Rise time: 360ps, Overshoot : 2.87%

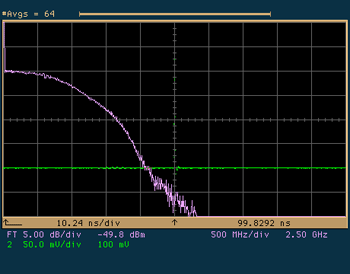

Frequency Characteristics of SPA-2_650nm
-3dB (Electrical) Frequency : Approx. 1.0GHz
