製品情報(O/Eコンバーター)

*O/E Converter : SPS-1_10KV/W および SPS-1_100KV/W

(Max Core = 0.8mm, Max NA = 0.2, 10KV/W or 100KV/W, DC to 100MHz or 15MHz)

	特長: * 10KV/W, 100KV/Wの高感度O/E変換 * 抜群の集光能力 * DC to 100MHzまたは15MHz * 93mm x 44mm x 21mm、130グラム * 弊社直販価格：220,000円（税別）

SPS-1は受光素子にボールレンズ付きPDを使用した、高感度タイプの低価格O/Eコンバーターです。
変換周波数帯域はSPDシリーズよりも小さいですが、独自設計のFET入力型トランスインピーダンスアンプの搭載により、変換感度を一桁以上高くしました。
ここではSPD-1_10KV/WとSPD-1_100KV/Wの2機種をご紹介しますが、更に感度の高い製品もお作りできます。（帯域は狭まります。）ご相談ください。

[1] SPS-1の仕様
[2] 集光範囲図
[3] ステップレスポンスと周波数特性（参考例）
[4] 周波数特性の波長依存性
[5] オプションとアクセサリ

[1] SPS-1の仕様

項目 \ 機種名	SPS-1_10KV/W	SPS-1_100KV/W
基準波長	850nm	850nm
受光波長範囲	320 to 1000nm	320 to 1000nm
最大受光径	φ0.8mm	φ0.8mm
受光NA範囲	0.2以下	0.2以下
光入力コネクタ	FCリセプタクル	FCリセプタクル
受光素子	Si PIN PD	Si PIN PD
素子受光径	φ0.4mm	φ0.4mm
変換感度	10,000V/W	100,000V/W
出力飽和光入力パワー	-8.2dBm	-18.2dBm
変換周波数帯域	DC to 100MHz	DC to 15MHz
出力ノイズレベル	1.0mVrms以下	1.0mVrms以下
等価雑音光パワー	-40dBm以下	-50dBm以下
電気出力コネクタ	BNCプラグ	BNCプラグ
出力インピーダンス	50Ω	50Ω
出力オフセット電圧	0.5mV以下	0.5mV以下
電源コネクタ	LEMO 0S-4P	LEMO 0S-4P
電源電圧	DC±15V	DC±15V
電源電流	+80mA/-50mA	+80mA/-50mA
外形寸法	93 x 44 x 21mm	93 x 44 x 21mm
重量	約110g	約110g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。

[2] 分光感度特性（計算値）

2-1：SPS-1_10KV/W

基準波長：850nm

最大感度波長：約770nm

主要波長での感度

変換感度	波長
3,000 V/W	400nm
5,400 V/W	500nm
8,300 V/W	600nm
11,000 V/W	700nm
11,300 V/W	800nm
8,000 V/W	900nm

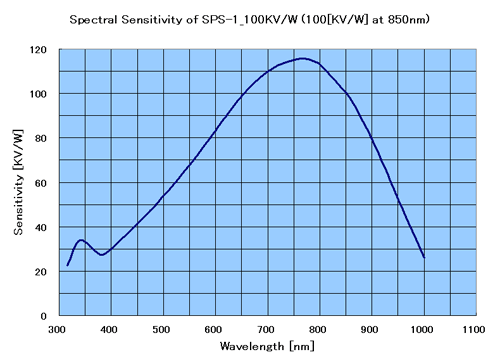

2-2：SPS-1_100KV/W

基準波長：850nm

最大感度波長：約770nm

主要波長での感度

変換感度	波長
29,800 V/W	400nm
53,900 V/W	500nm
83,400 V/W	600nm
109,800 V/W	700nm
113,300 V/W	800nm
79,500 V/W	900nm

[3] ステップレスポンスと周波数特性（参考例）

SPS-1_100KV/W



Step Response of SPS-1_100KV/W Rise time: 23.5ns, Overshoot : 2.90%	Frequency Characteristics of SPS-1_100KV/W -3dB (Electrical) Frequency : Approx.15MHz
