製品情報(O/Eコンバーター)

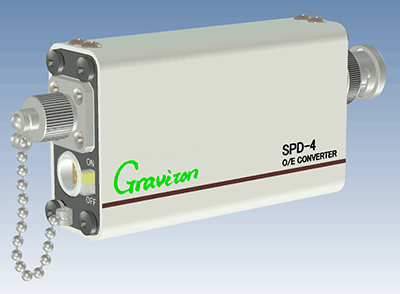

*O/E Converter : SPD-4

(Max Core = 0.5mm, Max NA = 0.25, 300V/W@850nm, DC to 3GHz)

特長:
* 多波長用
* 周波数特性の波長依存性のないSPD-3をさらに広帯域化
* GI-POF対応。NA=0.25、コア径500umの出射光を漏らさず捕獲
* DCから3.0GHzの広帯域
* 103mm x 44mm x 21mm、130グラム
* 弊社直販価格:360,000円(税別)

SPD-4は周波数特性の波長依存性のないSPD-3を更に広帯域化したO/Eコンバーターです。
658nmや405nmなど、複数の波長を出射する光ピックアップの光波形観測に最適です。
また、高周波重畳波形の観測を可能にしました。

[1] SPD-4の仕様
[2] 集光範囲図
[3] 分光感度特性(計算値)
[4] ステップレスポンスと周波数特性(参考例)
[5] 周波数特性の波長依存性
[6] オプションとアクセサリ


[1] SPD-4の仕様

項目 \ 機種名

SPD-4
基準波長 850nm
受光波長範囲 380 to 950nm
最大受光径 φ0.5mm
受光NA範囲 0.25以下
光入力コネクタ FCリセプタクル
受光素子 Si PIN PD
素子受光径 φ0.2mm
変換感度 300V/W
出力飽和光入力パワー +1dBm
変換周波数帯域 DC to 3.0GHz
出力ノイズレベル 1.8mVrms以下
等価雑音光パワー -22.4dBm以下
電気出力コネクタ BNCプラグ
出力インピーダンス 50Ω
出力オフセット電圧 0.5mV以下
電源コネクタ LEMO 0S-4P
電源電圧 DC±15V
電源電流 +150mA/-50mA
外形寸法 103 x 44 x 21mm
重量 約130g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。


[2] 集光範囲図

 SPD-4の集光範囲
 最大受光直径:0.5mm
 最大受光NA:0.25
 PD受光径:0.2mm
 光学系倍率:0.4倍

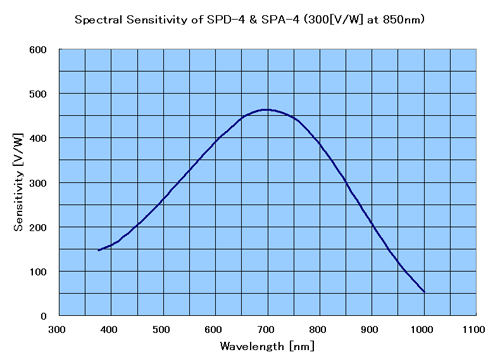

[3] 分光感度特性(計算値)
SPD-4

基準波長:850nm

最大感度波長:約700nm

主要波長での感度


  変換感度   波長
 158 V/W 400nm
 263 V/W 500nm
 391 V/W 600nm
 463 V/W 700nm
 383 V/W 800nm
 205 V/W 900nm

[4] ステップレスポンスと周波数特性(参考例)

SPD-4

Receivable Wavelength Range Reference Wavelength

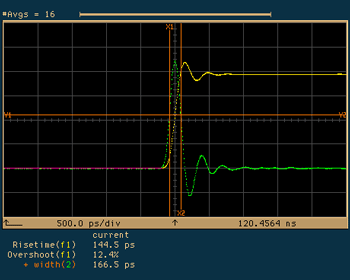

Step Response of SPD-4
Rise time: 144ps, Overshoot : 12.4%
Frequency Characteristics of SPD-4
-3dB (Electrical) Frequency : Approx. 3.0GHz
