O/E コンバーター

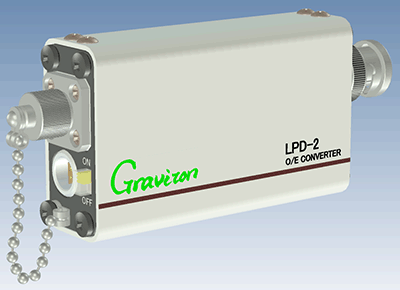

*O/E Converter : LPD-2
(Max Core = 0.5mm, Max NA = 0.25, 1,000V/W@1310nm, DC to 1.5GHz)

特長:
* 長波長用、InGaAs PDを使用
* Max Core = 0.5mmの受光視野
* 1,000V/Wの高感度O/E変換
* DCから1.5GHzの広帯域
* 103mm x 44mm x 21mm、130グラム
* 弊社直販価格:310,000円(税別)

LPD-2はLPD-1のO/E変換系に独自設計の光学系を追加し、Max Core = 0.5mm、Max NA = 0.25の集光能力を持たせた長波長用のO/Eコンバーターです。
多成分系ガラスファイバーや大口径ファイバーを用いた1310nmや1550nm帯の通信機器の検査に最適です。


[1] LPD-2の仕様
[2] 集光範囲図
[3] 分光感度特性(計算値)
[4] ステップレスポンスと周波数特性(参考例)
[5] オプションとアクセサリ


[1] LPD-2の仕様

項目 \ 機種名

LPD-2
基準波長 1310nm
受光波長範囲 900 to 1650nm
最大受光径 φ0.5mm
受光NA範囲 0.25 以下
光入力コネクタ FCリセプタクル
受光素子 InGaAs PIN PD
素子受光径 φ0.2mm
変換感度 1,000V/W
出力飽和光入力パワー -4dBm
変換周波数帯域 DC to 1.5GHz
出力ノイズレベル 1.8mVrms 以下
等価雑音光パワー -29.9dBm 以下
電気出力コネクタ BNC plug
出力インピーダンス 50 ohms
出力オフセット電圧 0.5mV 以下
電源コネクタ LEMO 0S-4P
電源電圧 DC±15V
電源電流 +150mA/-50mA
外形寸法 103 x 44 x 21
重量 約 130g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。


[2] 集光範囲図

LPD-2の集光範囲

最大受光直径:0.5mm
最大受光NA:0.25
PD受光径:0.2mm
光学系倍率:0.4倍

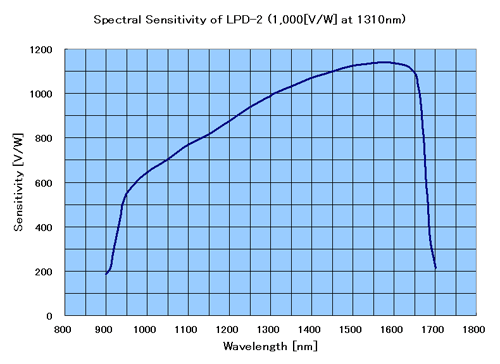

[3] 分光感度特性(計算値)
LPD-2

基準波長:1310nm

最大感度波長:約1,570nm

主要波長での感度


変換感度 波長
185 V/W  900nm
644 V/W 1,000nm
768 V/W 1,100nm
878 V/W 1,200nm
1,071 V/W  1,400nm
1,127 V/W  1,500nm
1,137 V/W  1,600nm

[4] ステップレスポンスと周波数特性(参考例)

LPD-2

Receivable Wavelength Range Reference Wavelength

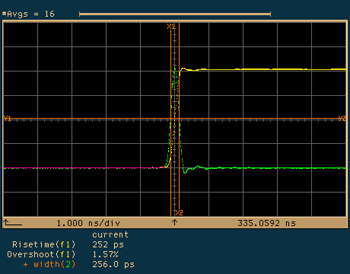

LPD-2のステップレスポンス
Rise time: 252ps, Overshoot : 1.57%

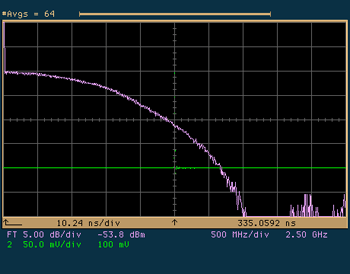

LPD-2の周波数特性
-3dB (Electrical) Frequency : Approx. 1.5GHz
