O/E セレクションガイド

グラビトンのO/Eコンバーターは、受光波長範囲、基準波長、受光径(出射ファイバー側のコア径)、受光NA範囲、変換周波数帯域によって、次の機種の中からお選び頂けます。

* 可視光用コンバーター(Max NA = 0.2, 0.25)
機種名 波長範囲 基準波長 感度 受光径 受光NA 周波数帯域 tr/tf
SPD-1_650nm 320 to 1000nm 658nm 500V/W 0.8mm 0.2 DC to 1.2GHz 290ps
SPD-1_850nm 320 to 1000nm 850nm 500V/W 0.8mm 0.2 DC to 1.2GHz 290ps
SPD-2_520nm 380 to 1000nm 520nm 1000V/W 1.0mm 0.25 DC to 1.2GHz 290ps
SPD-2_650nm 380 to 1000nm 658nm 1000V/W 1.0mm 0.25 DC to 1.2GHz 290ps
SPD-2_850nm 380 to 1000nm 850nm 1000V/W 1.0mm 0.25 DC to 1.2GHz 290ps
SPD-3 380 to 950nm 850nm 500V/W 0.5mm 0.25 DC to 2.0GHz 190ps
SPD-4 380 to 1000nm 850nm 300V/W 0.5mm 0.25 DC to 3.0GHz 150ps


* 可視光用コンバーター(Max NA = 0.5)
機種名 波長範囲 基準波長 感度 受光径 受光NA 周波数帯域 tr/tf
SPA-2_650nm 400 to 1000nm 658nm 1000V/W 1.0mm 0.5 DC to 1.0GHz 370ps
SPA-3 380 to 950nm 850nm 500V/W 0.25mm 0.5 DC to 2.0GHz 190ps
SPA-4 380 to 950nm 850nm 300V/W 0.25mm 0.5 DC to 3.0GHz 150ps


* 可視光用コンバーター(高感度製品)
機種名 波長範囲 基準波長 感度 受光径 受光NA 周波数帯域 tr/tf
SPS-1_10KV/W 320 to 1000nm 850nm 10KV/W 0.8mm 0.2 DC to 100MHz 3.6ns
SPS-1_100KV/W 320 to 1000nm 850nm 100KV/W 0.8mm 0.2 DC to 15MHz 28ns
SPS-2_10KV/W 400 to 1000nm 850nm 10KV/W 1.0mm 0.5 DC to 100MHz 3.6ns
SPS-2_100KV/W 400 to 1000nm 850nm 100KV/W 1.0mm 0.5 DC to 15MHz 28ns


* 長波長用コンバーター(InGaAs PIN PDを使用)
機種名 波長範囲 基準波長 感度 受光径 受光NA 周波数帯域 tr/tf
LPD-1 900 to 1650nm 1310nm 500V/W 0.08mm 0.2 DC to 1.5GHz 250ps
LPD-2 950 to 1650nm 1310nm 1000V/W 0.5mm 0.25 DC to 1.5GHz 250ps
LPS-1_20KV/W 900 to 1650nm 1310nm 20KV/W 0.08mm 0.2 DC to 100MHz 3.5ns
LPS-2_20KV/W 950 to 1650nm 1310nm 20KV/W 0.5mm 0.25 DC to 100MHz 3.5ns


※650nm基準品と850nm基準品について

SPD-1SPD-2及びSPA-2に使用されているPDは、周波数特性の波長依存性があり、概ね1MHzから100MHzの範囲での周波数特性が変化します。

そのためSPD-1_650nmSPD-2_650nm及びSPA-2_650nmでは658nmで周波数特性がフラットになるようにチューニングされています。 SPD-1_850nmSPD-2_850nmでは850nmで周波数特性がフラットになるようにチューニングされています。


多波長での測定を実施される方には、周波数特性波長依存性の少ないPDを使用したSPD-3SPD-4SPA-3SPA-4のご使用をお勧め致します。



※最小適応ファイバー径について

SPA-2_650nmで使用するファイバーのコア径は、直径100um以上のものをご使用願います。コア径の細いファイバーを使用された場合、PD受光面でのスポットが小さくなりすぎ、本来の周波数特性が維持出来なくなります。




* 早見表:機能 / 仕様別 / 直販参考価格(別途消費税が掛かります)
\項目名 波長 光学系 注1) 感度 受光径 受光NA 周波数帯域 tr/tf 価格




機種名\

短    長

波    波

長    長

用    用

ボ    独   独

|    自   自

ル    光   光

レ    学   学

ン    系   系

ズ    SPX   SAX

[V/W]

コア径

φ

[mm]

NA.

[Hz]



DC ~

[sec]

弊  税

社  外

直  価

販  格



[円]

SPD-1

(650nm)
(850nm)

●      ●          500 0.8 0.2 ~ 1.2G 290p \220,000
SPD-2

(650nm)
(850nm)

●      1,000 1.0 0.25 ~ 1.2G 290p \280,000

SPD-2

(520nm)

●      1,000 1.0 0.25 ~ 1.2G 290p \300,000
SPD-3 ●      500 0.5 0.25 ~ 2G 190p \300,000
SPD-4 ●      300 0.5 0.25 ~ 3G 190p \340,000
SPA-2 ●              ● 1,000 1.0 0.5 ~1.0G 370p \280,000
SPA-3 ●              ● 500 0.25 0.5 ~2G 190p \340,000
SPA-4 ●              ● 300 0.25 0.5 ~3G 150p \400,000
SPS-1
注2)
●      ●

10K

100k

0.8 0.2

~ 100M

~ 15M

3.6n

28n

\220,000
SPS-2
注2)
●              ●

10K

100k

1.0 0.5

~ 100M

~ 15M

3.6n

28n

\280,000
LPD-1     ● ●          500 0.08 0.2 ~ 1.5G 250p \250,000
LPD-2     ● 1,000 0.5 0.25 ~ 1.5G 250p \310,000
LPS-1
注2)
    ● ●          20K 0.08 0.2 ~ 100M 3.5n \250,000
LPS-2
注2)
    ● 20K 0.5 0.25 ~ 100M 3.5n \310,000

注1)独自光学系は現在NA0.25 (SX光学系) とNA0.5 (SX光学系) の2種類あります(下図参照)
注2)変換感度についてはご相談下さい

(上記詳細についてはお気軽にお問い合わせ下さい)

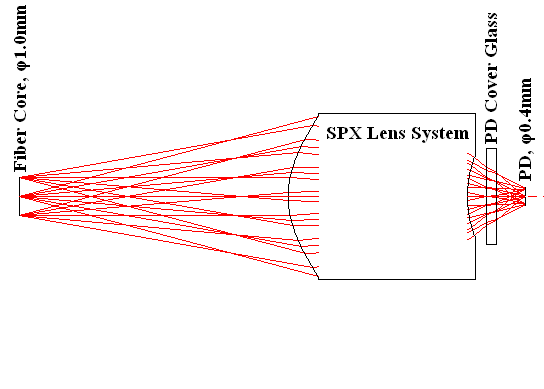

[SPX光学系:NA0.25]

例:SPD-2の集光範囲
最大受光直径:1.0mm
最大受光NA :0.25
PD受光径  :0.4mm
光学系倍率 :0.4倍

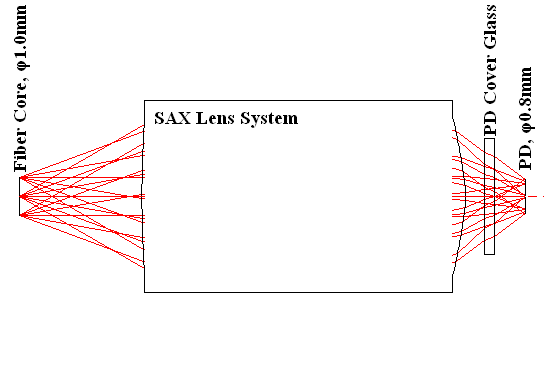

[SAX光学系:NA0.5]

例:SPA-2の集光範囲
最大受光直径:1.0mm
最大受光NA :0.5
PD受光径  :0.8mm
光学系倍率 :0.8倍
