*O/E Converter : SPD-2_520nm

(Max Core = 1mm, Max NA = 0.25, 1,000V/W@520nm DC to 1.2GHz)

特長:
* 高速POF用
* RGB3波長観測用にブルーの波長域での感度を高めたPDを採用
* NA=0.25、コア径1mmのファイバーからの出射光をほぼ100%とらえます
* 1000V/Wの高感度O/E変換
* DCから1.2GHzの広帯域
* 103mm x 44mm x 21mm、130グラム
* 弊社直販価格:300,000円(税別)

SPD-2は独自設計の光学系を搭載する事により、コア径1mmのファイバーからの出射光を漏らさずとらえる大きな受光視野を持つO/Eコンバーターです。
NAの比較的小さな高速伝送用のプラスチックファイバー光の観測に最適です。
RGB3波長観測用にブルーの波長域での感度を高めたPDを採用、基準波長を520nmとしたSPD-2_520nmを用意しました。

[1] SPD-2_520nmの仕様
[2] 集光範囲図
[3] 分光感度特性(計算値)          ~準備中~
[4] ステップレスポンスと周波数特性(参考例)
[5] 周波数特性の波長依存性
[6] オプションとアクセサリ


[1] SPD-2_520nmの仕様

項目 \ 機種名

SPD-2_520nm
基準波長 520nm
受光波長範囲 380 to 1000nm
最大受光径 φ1.0mm
受光NA範囲 0.25以下
光入力コネクタ FCリセプタクル
受光素子 Si PIN PD
素子受光径 φ0.4mm
変換感度 1,000V/W
出力飽和光入力パワー -4dBm
変換周波数帯域 DC to 1.2GHz
出力ノイズレベル 2.2mVrms以下
等価雑音光パワー -27.3dBm以下
電気出力コネクタ BNCプラグ
出力インピーダンス 50Ω
出力オフセット電圧 0.5mV以下
電源コネクタ LEMO 0S-4P
電源電圧 DC±15V
電源電流 +150mA/-50mA
外形寸法 103 x 44 x 21mm
重量 約130g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。


[2] 集光範囲図

 SPD-2の集光範囲
 最大受光直径:1.0mm
 最大受光NA:0.25
 PD受光径:0.4mm
 光学系倍率:0.4倍

[3] 分光感度特性(計算値): ~準備中~
SPD-2_520nm

基準波長:520nm




~ お問い合わせ下さい ~




[4] ステップレスポンスと周波数特性(参考例)

SPD-2_520nm

Receivable Wavelength Range Reference Wavelength

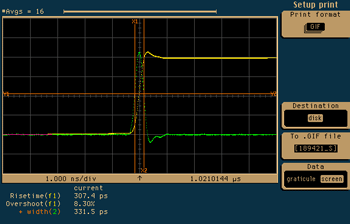

Step Response of SPD-2_520nm
Rise time: 307.4ps, Overshoot : 8.3%

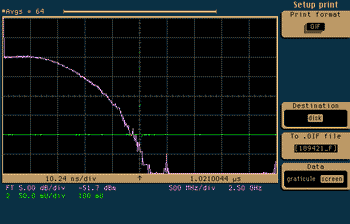

Frequency Characteristics of SPD-2_520nm
-3dB (Electrical) Frequency : Approx. 1.2GHz
