製品概要:O/E コンバーター

グラビトンのO/Eコンバーターは、あなたの電子計測器を光計測器に変えます。
お手持ちのオシロスコープやスペクトラムアナライザの入力端子に装着する事で、簡単に光計測を実現します。
(O/Eコンバーターとは逆の働きをするE/Oコンバーターのカタログ・ダウンロードページ



O/Eコンバーター :【セレクションガイド】

O/Eコンバーター :【オプションとアクセサリ】

O/Eコンバーター :【よくある質問:Q&A】

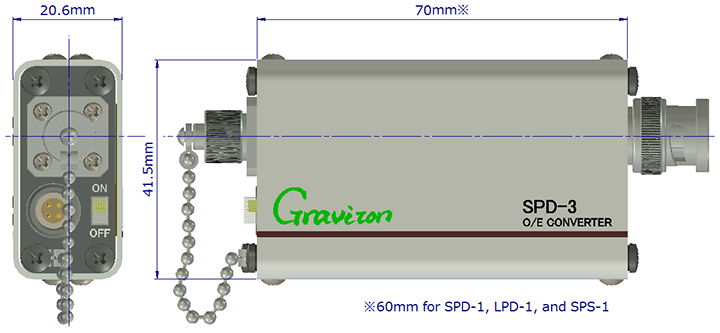

【特長1】 小型・軽量

手のひらに収まるコンパクトサイズ。
重量も130グラムほどと大変軽量なので、入力コネクタに負担をかけません。


【特長2】 簡単装着、簡単接続

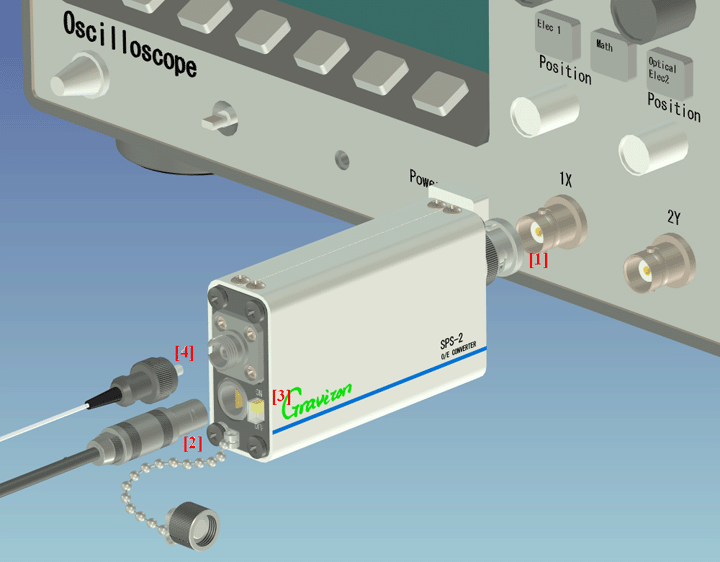

装着・接続は、
[1]O/Eコンバーターを電子計測器の入力端子に装着し、
[2]O/Eコンバーターに直流電源を供給し、
[3] O/Eコンバーターの電源スイッチをONしてから、
[4]観測したい光信号を入力するだけです。
あとは測定しやすいように電子計測器のレンジを選択してください。


【特長3】 抜群の集光能力

独自設計の光学系を搭載。
大口径ファイバーや高NAファイバーからの光信号を漏らさずとらえます。
・SPD-1、LPD-1、SPS-1はボールレンズ付きPD素子を搭載。

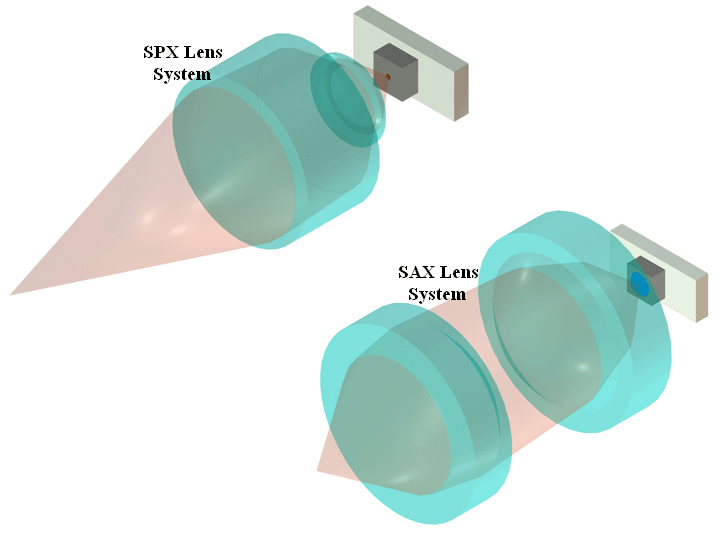

・その他の機種はSPX光学系(NA0.25)、SAX光学系(NA0.5)のいずれかを搭載。
(SPX、SAXは弊社オリジナル光学設計及び光学仕様の呼称です。詳細はお問合せ下さい)


【特長4】 DCからGHzまでの広帯域一括変換

ディスクリートトランジスタを使用した独自設計のトランスインピーダンスアンプ搭載により、DCからGHz帯までの広い周波数帯域にまたがる光信号を一括して電気信号に変換します。また、DCサーボ回路の搭載により、無信号時の出力オフセット電圧も低く抑えられています。

Receivable Wavelength Range Reference Wavelength

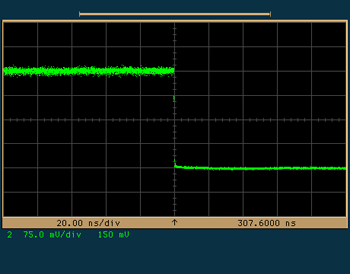

実測例:SPA-3の低域(10Hz)での
立ち下がり波形(光源の波長850nm)

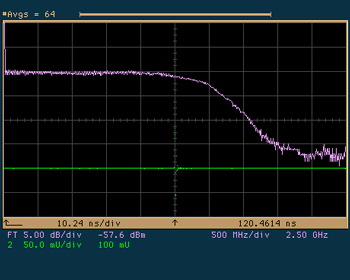

実測例:SPD-4の周波数特性
-3dB (Electrical) Frequency : Approx. 3.0GHz


オプションとアクセサリ

グラビトンのO/Eコンバーターは、光入力コネクタにFCリセプタクル、電気信号出力コネクタにBNCプラグを装着した製品を標準としています。
オプション指定でご用意できる光コネクタ、電気コネクタのタイプを多数取り揃えておりますのご用途に合わせてお問い合わせ下さい。
また、O/Eコンバーターと同時にご使用頂ける、直流電源装置(コーセル社製)やNA変換アダプタ(グラビトン製)もご用意しております。
