*O/E Converter :LPS-2_20KV/W
(Max Core = 0.5mm, Max NA = 0.25, 20KV/W@1310nm, DC to 100MHz)

	特長: * 長波長用、InGaAs PDを使用 * 20,000V/Wの高感度O/E変換 * Max Core = 0.5mmの受光視野 * Max NA = 0.25の集光能力 * 帯域、DCから100MHz * 103mm x 44mm x 21mm、130グラム * 弊社直販価格は税別で310,000円

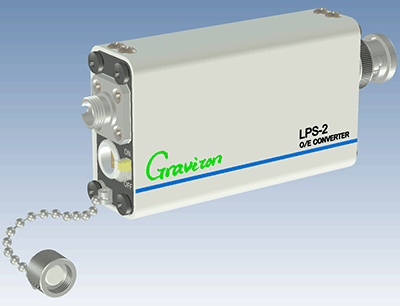

LPS-2は光学倍率0.4倍のレンズ系と、FET入力型トランスインピーダンスアンプを組み合わせ、Max Core = 0.5mm、Max NA = 0.25の大きな受光視野と20,000V/Wの高感度を両立させた長波長用O/Eコンバーターです。
各種ファイバーセンサーへの応用に最適です。
更に高感度の製品もお作りできます。（帯域は狭まります。）ご相談ください。

[1] LPS-2の仕様
[2] 集光範囲図
[3] 分光感度特性（計算値）
[4] ステップレスポンスと周波数特性（参考例）
[5] オプションとアクセサリ

[1] LPS-2の仕様

項目 \ 機種名	LPS-2_20KV/W
基準波長	1310nm
受光波長範囲	900 to 1650nm
最大受光径	φ0.5mm
受光NA範囲	0.25 以下
光入力コネクタ	FCリセプタクル
受光素子	InGaAs PIN PD
素子受光径	φ0.2mm
変換感度	20,000V/W
出力飽和光入力パワー	-11.2dBm
変換周波数帯域	DC to 100MHz
出力ノイズレベル	1.0mVrms 以下
等価雑音光パワー	-43dBm 以下
電気出力コネクタ	BNC plug
出力インピーダンス	50 ohms
出力オフセット電圧	0.5mV 以下
電源コネクタ	LEMO 0S-4P
電源電圧	DC±15V
電源電流	+150mA/-50mA
外形寸法	103 x 44 x 21
重量	約 130g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。

[2] 集光範囲図

LPD-2の集光範囲

最大受光直径：0.5mm
最大受光NA：0.25
PD受光径：0.2mm
光学系倍率：0.4倍

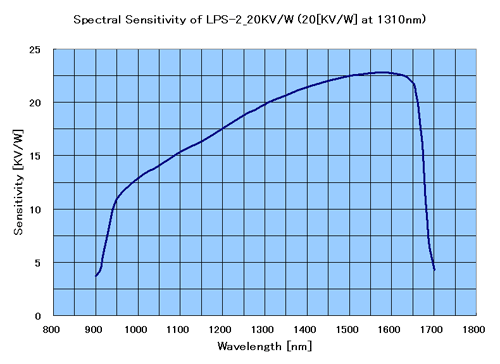

[3] 分光感度特性（計算値）

LPS-2

基準波長：1310nm

最大感度波長：約1,570nm

主要波長での感度

変換感度	波長
3,700V/W	900nm
12,900V/W	1,000nm
15,400V/W	1,100nm
17,600V/W	1,200nm
21,400V/W	1,400nm
22,500V/W	1,500nm
22,700V/W	1,600nm

[4] ステップレスポンスと周波数特性（参考例）

LPS-2_20KV/W

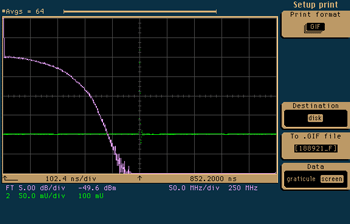

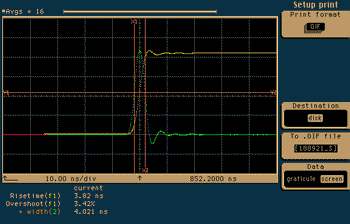

LPS-2_20KV/Wのステップレスポンス Rise time: 3.82 ns, Overshoot : 3.42%	LPS-2_20KV/Wの周波数特性 -3dB (Electrical) Frequency : Approx. 100MHz
