*O/E Converter : SPA-3

(Max Core = 0.25mm, Max NA = 0.5, 500V/W@850nm, DC to 2GHz)

特長:
* 多波長用
* 周波数特性の波長依存性のないPDを搭載した広帯域可視光O/Eコンバーター
* 受光NA範囲を0.5までに拡大
* 500V/Wの高感度O/E変換
* DCから2.0GHzの広帯域
* 103mm x 44mm x 21mm、130グラム
* 弊社直販価格:340,000円(税別)

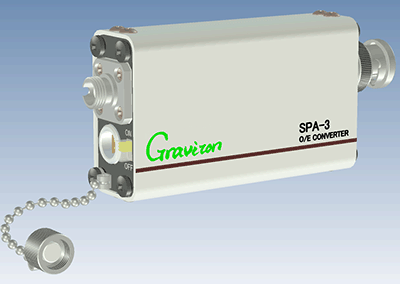

SPA-3は周波数特性の波長依存性のないPDを搭載した可視光域の信号を広帯域で電気信号に変換するO/Eコンバーターです。
受光NA範囲を0.5までに拡大し、高速HPCF (Hard Polymer Clad Fiber) を用いた光通信機器の検査等に対応します。


[1] SPA-3の仕様
[2] 集光範囲図
[3] 分光感度特性(計算値)
[4] ステップレスポンスと周波数特性(参考例)
[5] 周波数特性の波長依存性
[6] オプションとアクセサリ


[1] SPA-3の仕様

項目 \ 機種名

SPA-3
基準波長 850nm
受光波長範囲 380 to 950nm
最大受光径 φ0.25mm
受光NA範囲 0.5以下
光入力コネクタ FCリセプタクル
受光素子 Si PIN PD
素子受光径 φ0.2mm
変換感度 500V/W
出力飽和光入力パワー -1dBm
変換周波数帯域 DC to 2.0GHz>
出力ノイズレベル 1.5mVrms以下
等価雑音光パワー -25.2dBm以下
電気出力コネクタ BNCプラグ
出力インピーダンス 50Ω
出力オフセット電圧 0.5mV以下
電源コネクタ LEMO 0S-4P
電源電圧 DC±15V
電源電流 +150mA/-50mA
外形寸法 103 x 44 x 21mm
重量 約130g

* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。


[2] 集光範囲図

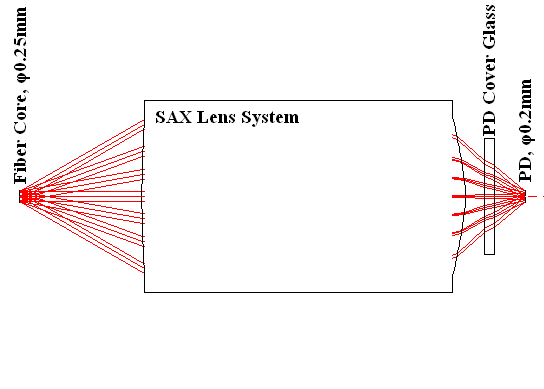

 SPA-3の集光範囲
 最大受光直径:0.25mm
 最大受光NA:0.5
 PD受光径:0.2mm
 光学系倍率:0.8倍

[3] 分光感度特性(計算値)
SPA-3

基準波長:850nm

最大感度波長:約700nm

主要波長での感度


  変換感度   波長
 264 V/W 400nm
 438 V/W 500nm
 652 V/W 600nm
 772 V/W 700nm
 639 V/W 800nm
 341 V/W 900nm

[4] ステップレスポンスと周波数特性(参考例)

SPA-3

Receivable Wavelength Range Reference Wavelength

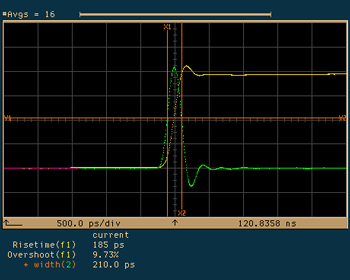

Step Response of SPA-3
Rise time: 185ps, Overshoot : 9.73%

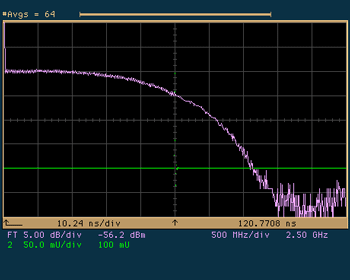

Frequency Characteristics of SPA-3
-3dB (Electrical) Frequency : Approx. 2.0GHz
