低位相ドリフトO/Eコンバータについて

低位相ドリフトO/Eコンバータ「PRM-NIM-1」は、日本原子力研究開発機構　 J-PARCセンター様より依頼を受けて開発した製品です。

目的（以下、 J-PARCセンター様からの依頼内容より一部抜粋し記載させて頂きました）

J-PARCリニアックでは、高周波(RF)低電力制御システム(LLRF)の機器の温度や湿度などの環境による位相の変動が問題になっている。2種類のRF基準の光信号が各ステーションに分配されているが、その境目のステーションにおいて2つの基準信号を比較して、位相差をフィードバックすることを検討している。このためには、光信号を電気信号に変換する必要があり、環境による位相の変動の小さいO/Eコンバータが必要になる。本件は、そのO/Eコンバータを製作することであり、RFの変動を補正してビームのエネルギー安定性、ビーム損失の低減につながることが期待され、加速器の安定な供給運転に資する。

低位相ドリフトO/Eコンバータ「PRM-NIM-1」は, 温度や湿度の外乱が変動したときに位相ドリフトが小さいO/Eコンバータである。湿度の漏れ込みが少ないように、下記に指定する気密性の高いコネクタを用いること。また, 温度のドリフトを抑えるために, ペルチェを用いてO/Eモジュールが収納されている筐体の温度管理を実施すること。

詳細仕様

O/Eコンバータの詳細仕様を下記に示す。

* 受光素子： InGaAs PIN PD

* 受光波長範囲： 1000 nm ~ 1650 nm

* 想定光変調波形：原則として矩形波

* 受光変換周波数帯域： 1MHz ~ 2GHz

* 光入力コネクタ：ダイトロン社製DFC-JN13気密光コネクタ

* 復調出力信号： 400 mVp-p 矩形波

* 復調出力インピーダンス： 50Ω

* 復調出力コネクタ：ダイトロン社製DSMA-PA23気密SMAコネクタ

* 電源供給：ダイトロン社製DPT-02-8-4P23気密4ピンコネクタ

その他：

* 気密内部モジュールを筐体に収納すること。気密モジュール内に専用エリアを設けて, 湿度変動に対する対策を施すこと。

* 気密モジュール全体を, ペルチェ素子を用いて温度制御をすること。

* 位相変動：下記環境下、972MHzで<0.1 deg.を目標値とすること。

* 温度： 27±2℃

* 湿度： 15% ~ 65%（RH）

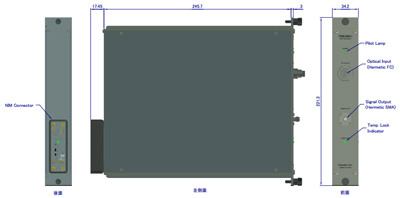

[PRM-NIM-1：外観図及びブロック図]

	左図をクリックすると PDF資料が開きます

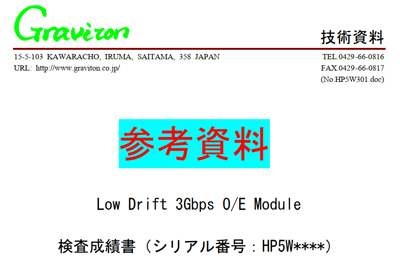

[PRM-NIM-1：検査結果例]

	左図をクリックすると PDF資料が開きます
