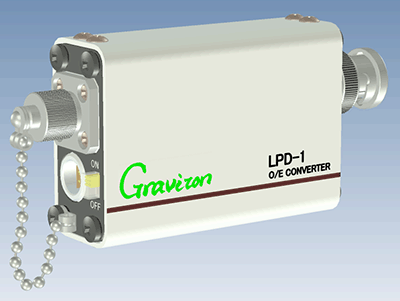

*O/E Converter : LPD-1
(Max Core = 0.08mm, Max NA = 0.2, 500V/W@1310nm, DC to 1.5GHz)
 |
特長: |
LPD-1はボールレンズ付きInGaAs PIN PDを使用した低価格の長波長用O/Eコンバーターです。
シングルモードファイバーはもちろん、コア径62.5umの多成分系ガラスファイバーを用いた1310nmや1550nm帯の通信機器の検査に最適です。
[1] LPD-1の仕様
[2] 分光感度特性（計算値）
[3] ステップレスポンスと周波数特性（参考例）
[4] オプションとアクセサリ
[1] LPD-1の仕様
項目 \ 機種名 |
LPD-1 |
| 基準波長 | 1310nm |
| 受光波長範囲 | 900 to 1650nm |
| 最大受光径 | φ0.08mm |
| 受光NA範囲 | 0.2 以下 |
| 光入力コネクタ | FCリセプタクル |
| 受光素子 | InGaAs PIN PD |
| 素子受光径 | φ0.08mm |
| 変換感度 | 500V/W |
| 出力飽和光入力パワー | -1dBm |
| 変換周波数帯域 | DC to 1.5GHz |
| 出力ノイズレベル | 0.8mVrms 以下 |
| 等価雑音光パワー | -27.9dBm 以下 |
| 電気出力コネクタ | BNC plug |
| 出力インピーダンス | 50 ohms |
| 出力オフセット電圧 | 0.5mV 以下 |
| 電源コネクタ | LEMO 0S-4P |
| 電源電圧 | DC±15V |
| 電源電流 | +150mA/-50mA |
| 外形寸法 | 93 x 44 x 21 |
| 重量 | 約 110g |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。

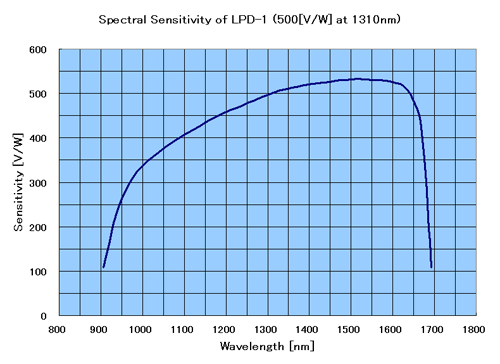

[2] 分光感度特性（計算値）
LPD-1
基準波長：1310nm
最大感度波長：約1,540nm
 |
主要波長での感度
|
[3] ステップレスポンスと周波数特性（参考例）
LPD-1
 |
 |

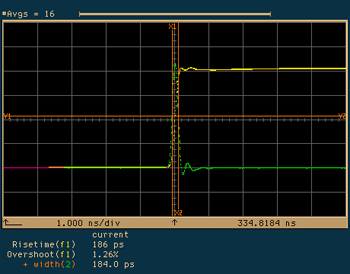

| LPD-1のステップレスポンス Rise time: 186ps, Overshoot : 1.26% |

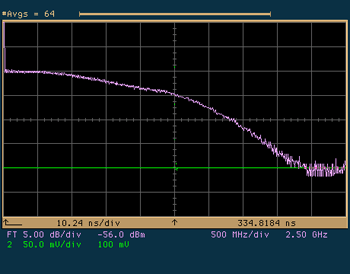

LPD-1の周波数特性 -3dB (Electrical) Frequency : Approx. 1.8GHz |
