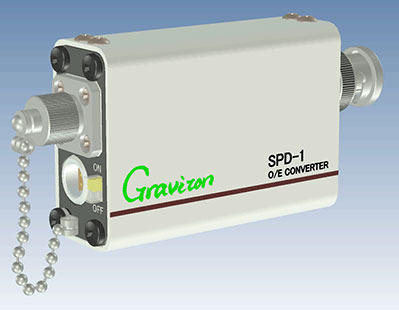

・SPD-1_650nm および SPD-1_850nm
(Max Core = 0.8mm, Max NA = 0.2, 500V/W@658nm or 850nm, DC to 1.2GHz)

特長

* 500V/Wの高感度O/E変換

* DC to 1.2GHzの広帯域

* ±0.5mV以内の低オフセット

* 93mm x 44mm x 21mm、110グラムと小型軽量

* 弊社直販価格は税別で220,000円

SPD-1は受光素子にボールレンズ付きPDを使用した、低価格O/Eコンバーターです。
基準波長を658nmとしたSPD-1_650nmと、基準波長を850nmとしたSPD-1_850nmの２機種をご用意しました。
（SPD-1_650nmとSPD-1_850nmとでは、PDの周波数特性補償値が異なります。ご注意ください。）

* SPD-1の仕様
機種名 SPD-1_650nm SPD-1_850nm
基準波長 658nm 850nm
受光波長範囲 320 to 1000nm 320 to 1000nm
最大受光径 φ0.8mm φ0.8mm
受光NA範囲 0.2以下 0.2以下
光入力コネクタ FCリセプタクル FCリセプタクル
受光素子 Si PIN PD Si PIN PD
素子受光径 φ0.4mm φ0.4mm
変換感度 500V/W 500V/W
出力飽和光入力パワー -1dBm -1dBm
変換周波数帯域 DC to 1.2GHz DC to 1.2GHz
出力ノイズレベル 1.3mVrms以下 1.3mVrms以下
等価雑音光パワー -26.0dBm以下 -26.0dBm以下
電気出力コネクタ BNCプラグ BNCプラグ
出力インピーダンス 50Ω 50Ω
出力オフセット電圧 0.5mV以下 0.5mV以下
電源コネクタ LEMO 0S-4P LEMO 0S-4P
電源電圧 DC±15V DC±15V
電源電流 +150mA/-50mA +150mA/-50mA
外形寸法 93 x 44 x 21mm 93 x 44 x 21mm
重量 約110g 約110g
* 分光感度特性（計算値）

  • SPD-1_650nmの
    分光感度特性

    基準波長：658nm

    最大感度波長：約770nm

    主要波長での感度：

    148 V/W at 400nm
    267 V/W at 500nm
    414 V/W at 600nm
    545 V/W at 700nm
    562 V/W at 800nm
    395 V/W at 900nm

  • SPD-1_850nmの
    分光感度特性

    基準波長：850nm

    最大感度波長：約770nm

    主要波長での感度：

    149 V/W at 400nm
    269 V/W at 500nm
    417 V/W at 600nm
    549 V/W at 700nm
    566 V/W at 800nm
    398 V/W at 900nm

* 分光感度特性（計算値）
  • SPD-1_650nmのステップレスポンス
    Risetime = 287.2ps, Overshoot = 0.43%
  • SPD-1_650nmの周波数特性
    -3dB (Electrical) Frequency = Applox. 1.2GHz
  • SPD-1_850nmのステップレスポンス
    Risetime = 293ps, Overshoot = 0.81%
  • SPD-1_850nmの周波数特性
    -3dB (Electrical) Frequency = Applox. 1.2GHz
